Scambiatori di calore integrati
HTX 3,3 – 6,6 kW

Vai alla sezione

Utilizzo efficiente del calore residuo del motore

Gli scambiatori di calore integrati della serie HTX di Webasto offrono diversi modelli con potenze termiche comprese tra 3,3 e 6,6 kW. Il calore residuo del motore in funzione raggiunge lo scambiatore di calore attraverso il circuito del liquido di raffreddamento, dove viene trasferito all'aria del veicolo. Grazie alle diverse posizioni di montaggio e a un'ampia gamma di accessori, i dispositivi possono essere integrati in modo flessibile in veicoli da campeggio e speciali, nonché in macchine da cantiere e per l'agricoltura e imbarcazioni. Ventole e soffianti ad alta efficienza garantiscono un flusso d'aria forte e costante e quindi una distribuzione ottimale dell'aria nel veicolo.

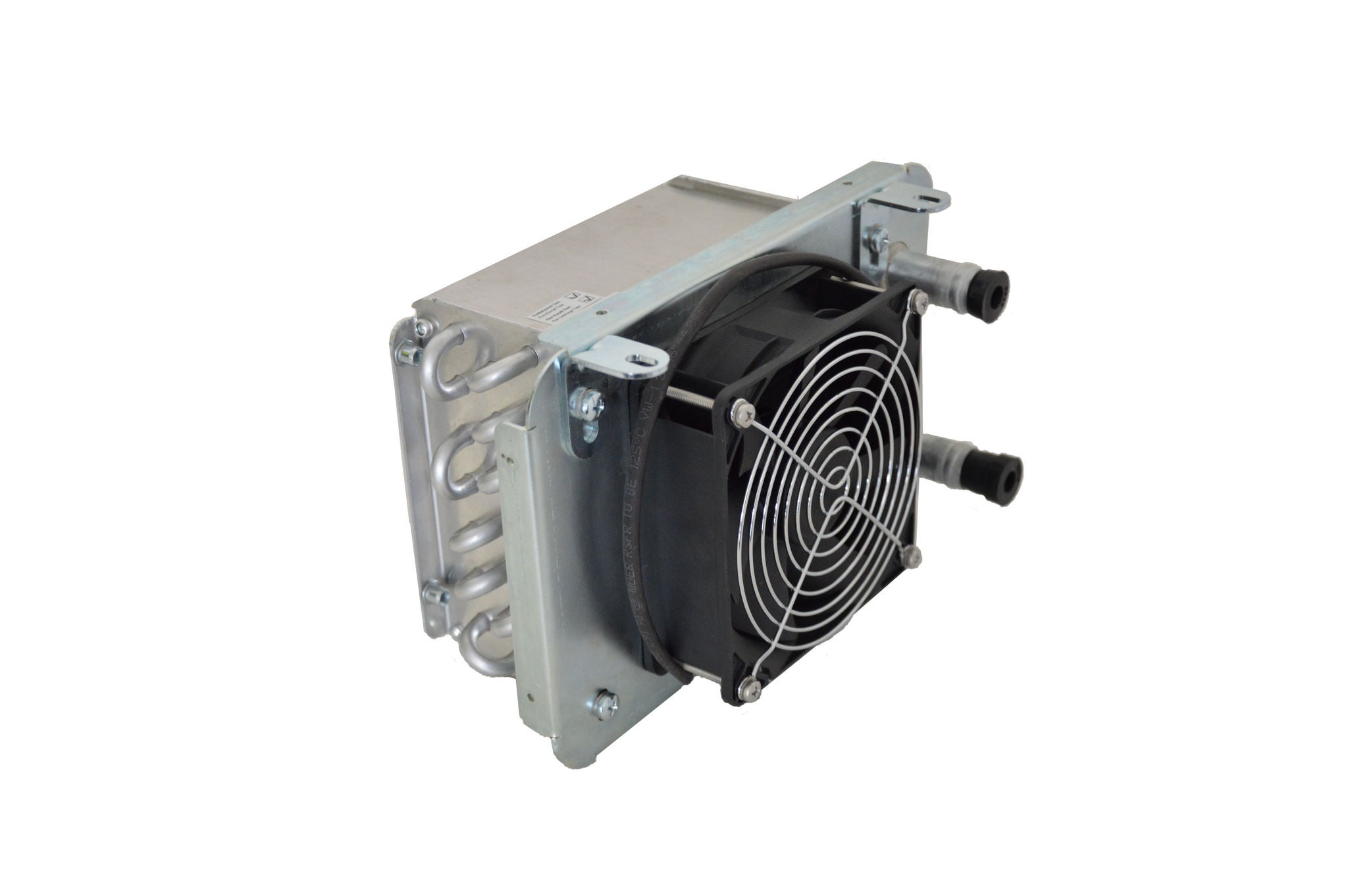

Product picture of heat exchanger model HTX S

Modello HTX S

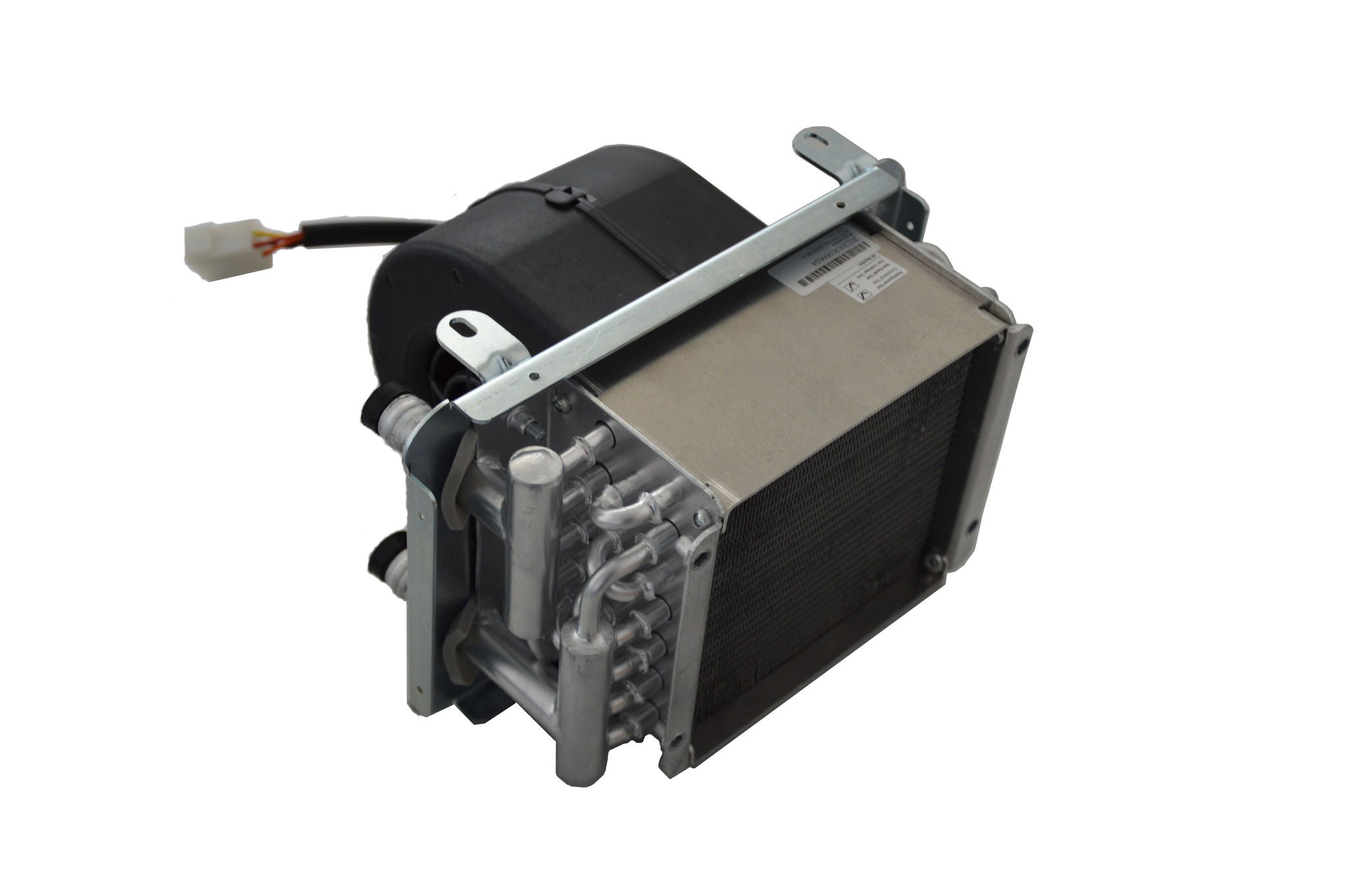

Product picture of heat exchanger model HTX S HD

Modello HTX S HD

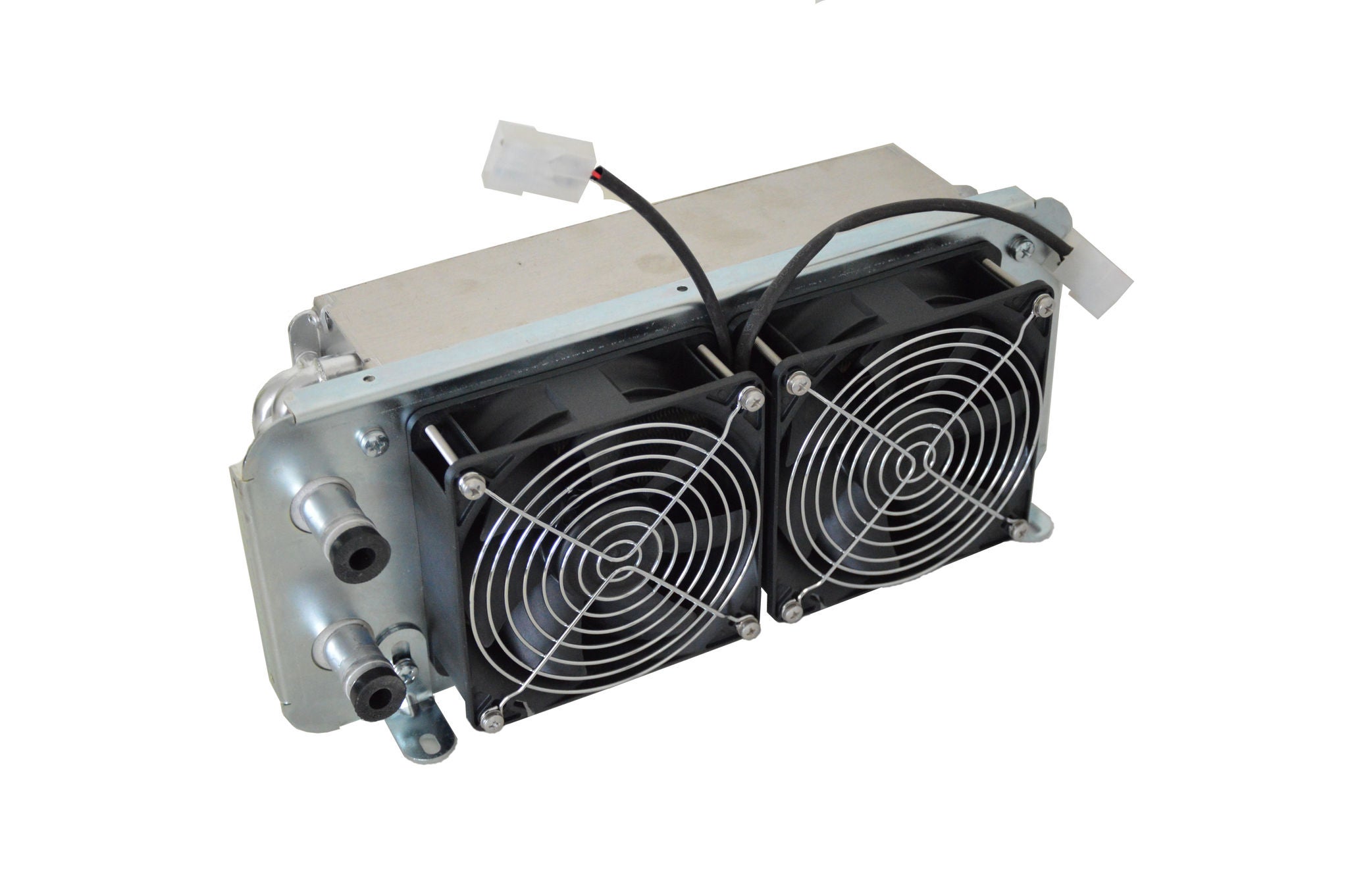

Product picture of heat exchanger model HTX M

Modello HTX M

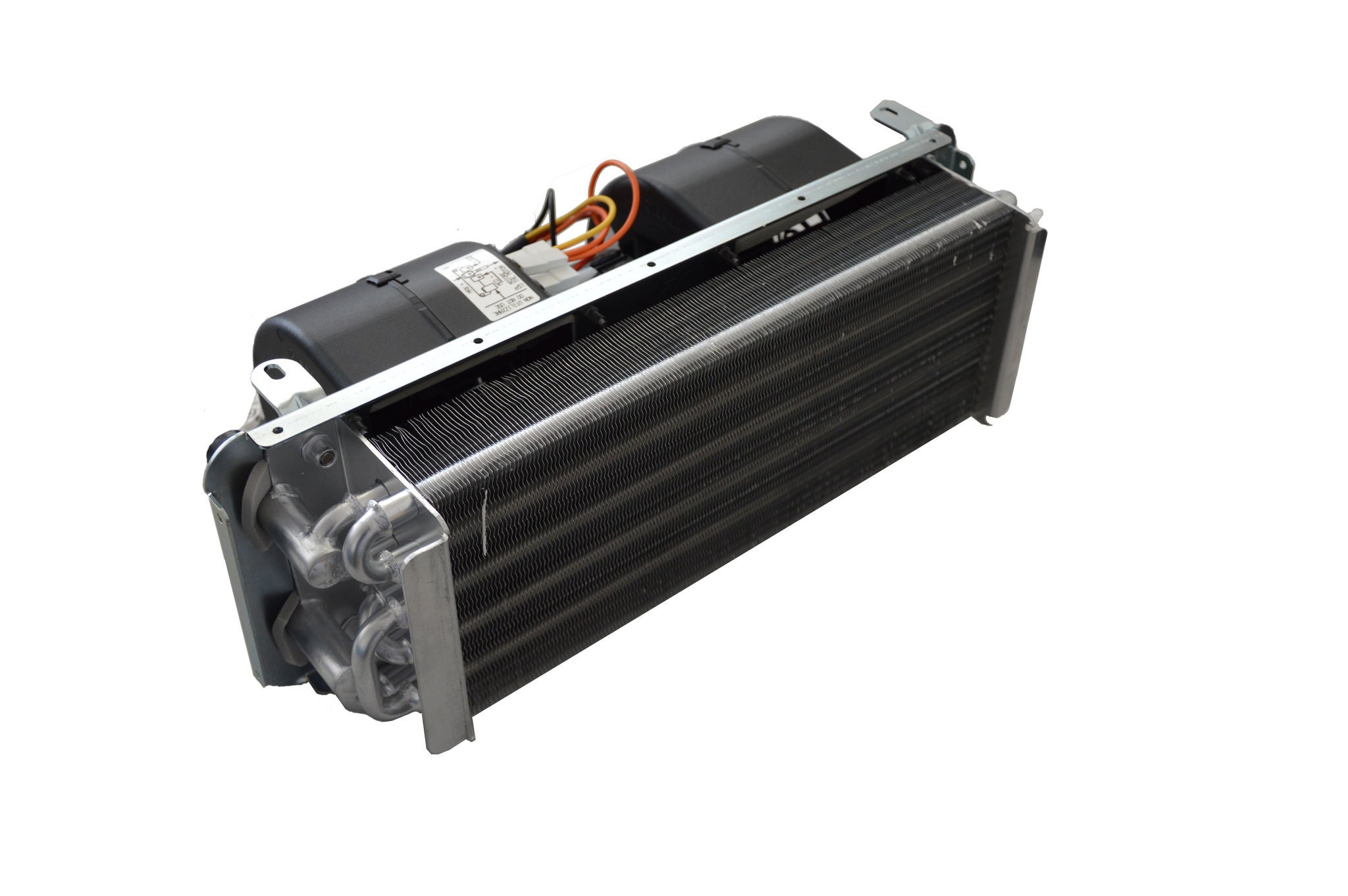

Product picture of heat exchanger model HTX M HD

Modello HTX M HD

HTX S
HTX S HD
HTX M
HTX M HD

Vantaggi degli scambiatori di calore integrati HTX 3,3 – 6,6 kW

Riscaldamento efficiente

Gli scambiatori di calore utilizzano il sistema di raffreddamento esistente del veicolo e il calore residuo del motore acceso.

Installazione flessibile

Diverse posizioni di montaggio e un'ampia gamma di accessori consentono soluzioni di integrazione personalizzate.

Elevata portata d'aria

Con una portata massima delle ventole che raggiunge fino a 800 m³ all'ora, gli scambiatori di calore assicurano una distribuzione ottimale dell'aria.

Componenti robusti

La serie HTX è composta da componenti di alta qualità, conformi agli standard automotive, che garantiscono durata, affidabilità e assenza di manutenzione.

Distribuzione efficiente dell'aria

Ventole e soffianti ad alta efficienza della serie HTX garantiscono un flusso d'aria potente e costante, garantendo così una distribuzione ottimale dell'aria nel veicolo o nell'imbarcazione.

Dettagli del prodotto

Specifiche del prodotto

Potenze termiche da 3,3 a 6,6 kW
Tensione nominale: 12 V / 24 V
Dimensioni L x P x A (in mm)
- HTX S: 128 x 241 x 161
- HTX S HD: 215 x 241 x 166
- HTX M: 126 x 341 x 146
- HTX M HD: 195 x 411 x 146

Panoramica del modello

HTX S
HTX S HD
HTX M
HTX M HD

Download

Panoramica del modello	Thermo Top Eveo 4		Thermo Top Evo 5		Thermo Top Evo 5+*
Panoramica del modello	Diesel	Benzina	Diesel	Benzina	Diesel	Benzina
Numero di omologazione ECE ECE R12 (riscaldamento)	E1 00 0258		E1 00 0258		E1 00 0258
Numero di omologazione ECE ECE R10	E1 04 5627		E1 04 5627		E1 04 5627
Potenza calorifica a carico parziale/pieno carico (kW)	2.5/4.0	2.8/4.0	2.5/5.0	2.8/5.0	2.5/5.0	2.8/5.0
Consumo di carburante a carico parziale/pieno carico (l/h) +/- 10%	0.31/0.49	0.39/0.56	0.31/0.62	0.39/0.70	0.31/0.62	0.39/0.70
Tensione nominale	12		12		12
Potenza nominale assorbita senza pompa liquido refrigerante, carico parziale/pieno carico l (W) senza ventola del veicolo, +/- 10%	12/21	15/21	12/33	15/33	12/33	15/33
Combustibili	Diesel DIN EN 590, Combustibile paraffinico (HVO / GTL)DIN EN 15940	E0-E10 EN 228, E85 DIN 51625	Diesel DIN EN 590, Combustibile paraffinico (HVO / GTL)DIN EN 15940	E0-E10 EN 228, E85 DIN 51625	Diesel DIN EN 590, Combustibile paraffinico (HVO / GTL)DIN EN 15940	E0-E10 EN 228, E85 DIN 51625
Intervallo temperatura d'esercizio (°C)	Da -40 a +60
Dimensioni L x P x A (mm)	Dimensioni 218 x 91 x 147		Dimensioni 218 x 91 x 147		Dimensioni 218 x 91 x 147
Peso (kg)	2.1		2.1		2.1
Pompa del liquido refrigerante U4847 Econ	-
Portata volumetrica contro 0,14 bar (l/h)	500
Dimensioni L x P x A (mm)	109x49x79
Peso (kg)	0.3

* Maggiori dettagli possono essere trovati qui

Scambiatori di calore integrati HTX 3,3 – 6,6 kW - Scheda tecnica

Dimensione: 241 KB
Formato: application/pdf

Scaricare
